Liniały oraz sprzęt pomiarowy

MITUTOYO

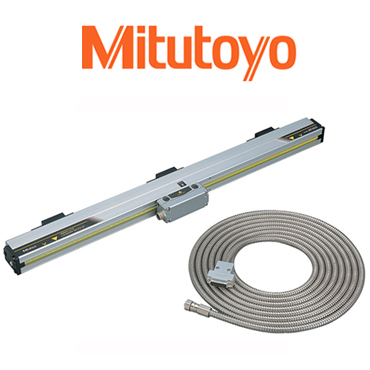

Firma System 3D oferuje liniały pomiarowe renomowanej firmy Mitutoyo. Instalujemy liniały wraz z odczytami cyfrowymi. Najczęściej proponujemy zainstalowanie liniałów optycznych z serii AT715.

• System Absolute wykorzstuje elektromagnetyczną zasadę indukcyjną i dzięki temu uzyskuje odporność na niekorystne wpływy otoczenia zagodnie z zabezpieczniem IP-67

• Dzięki rozpoznaniu i wskazaniu pozycji absolutnej nie trzeba ustawiać punktu odniesienia po każdym włączeniu

Seria 539
Zakres pomiarowy 100-3000 mm

Liniały współpracują z wskaźnikiem serii KA



Dane techniczne liniałów Rozdzielczość:  0,001/0,005mm Efektywna długość 100-3000mm Błędy graniczne 100-500mm - 5µm 600-1800mm - 7µm 2000-3000mm - 10µm Max.orędkość przesuwu: 50 m/min Zabezpieczenie IP-67 Siła poślizgu poniżej 5N

Wyposażenie standardowe Zestaw montażowy AT 715

Kable przedłużające 2m 5m 7m 09AAB674A 09AAB674B 09AAB674C

Legenda

Efektywna długość pomiarowa Max. droga czytnika Odległość między otworami Odległość między otworami Długość całkowita Środkowe miejsce mocowania Środkowe miejsce pocowania Środkowe miejsce mocowania Długość kabla

L0  mm L1  mm L2  mm L3  mm L4  mm L5  mm L6  mm L7  mm LK  m



Nr.kat	L0	L1	L2	L3	L4	L5	L6	L7	LK
539-801	100	120	258	242	278				3,5
539-802	150	170	308	292	328				3,5
539-803	200	220	358	342	378				3,5
539-804	250	270	408	392	428				3,5
539-805	300	330	468	452	488				3,5
539-806	350	380	518	502	538				3,5
539-807	400	430	568	552	588				3,5
539-808	450	480	618	602	638				3,5
539-809	500	540	678	662	698	339	331		3,5
539-811	600	640	778	762	798	389	381		3,5
539-813	700	740	878	862	898	439	431		3,5
539-814	750	780	918	902	938	459	451		3,5
539-815	800	840	978	962	998	489	481		3,5
539-816	900	940	1078	1062	1098	539	531		3,5
539-817	1000	1040	1178	1162	1198	589	581		5,0
539-818	1100	1140	1278	1262	1298	424	416	430	5,0
539-819	1200	1240	1378	1362	1398	459	451	460	5,0
539-820	1300	1340	1478	1462	1498	494	486	490	5,0
539-821	1400	1440	1578	1562	1598	524	516	530	5,0
539-822	1500	1540	1678	1662	1698	559	551	560	5,0
539-823	1600	1640	1778	1762	1798	459	451	430	5,0
539-824	1700	1740	1878	1862	1898	479	471	460	5,0
539-825	1800	1840	1978	1962	1998	459	451	530	5,0
539-860	2000	2040	2178	2162	2198	539	531	550	5,0
539-861	2200	2240	2378	2362	2398	489	461	480	5,0
539-862	2400	2440	2578	2562	2598	509	501	520	5,0
539-863	2500	2540	2678	2662	2698	529	521	540	5,0
539-864	2600	2640	2778	2762	2798	549	541	560	5,0
539-865	2800	2840	2978	2962	2998	489	481	500	5,0
539-866	3000	3040	3178	3162	3198	529	521	530	5,0



Wskaźnik - KA
Wskaźnik KA jest prostym w obsłudze, wielofunkcyjnym przyrządem wskaźnikowym zalecanym do zastosowania w różnych rodzajach obrabiarek.

Wskaźniki serii KA są w dwóch wersjach: 2 i 3 osiowej
